履帶芯金鐵齒專用熒光磁粉探傷機控制面板圖示說明
HCDG-2000型輸送式履帶芯金鐵齒專用熒光磁粉探傷機控制面板由鋁板印制，模具沖孔而成，由主控制面板、輔助控制面板組成，主控制面板位于上料位由上料操作者控制，輔助控制面板位于觀察位，由磁痕觀察者控制。
詳細功能圖示在下面列表介紹；如有疑問及任何關于履帶芯金鐵齒磁粉探傷機方面的咨詢及采購需求可隨時聯系宏旭公司，我們竭誠歡迎您的來電。

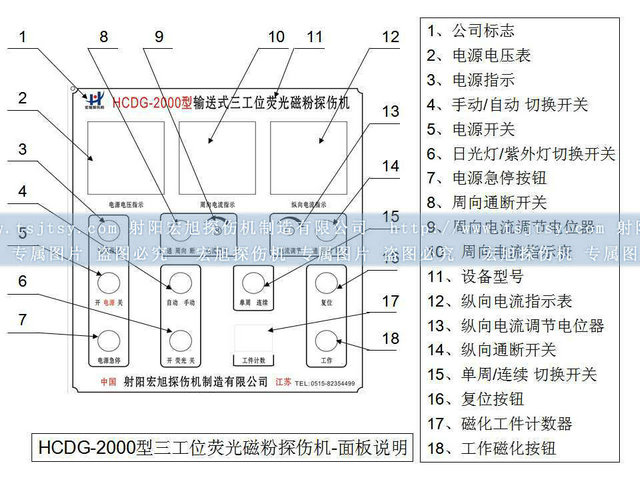

主操作面板
序號 名稱 功能說明 1 公司標志 指示“射陽宏旭探傷機制造有限公司”公司標志 2 電源電壓表 指示電源電壓是否正常 3 電源指示 指示設備接通電源 4 手動/自動 切換開關 切換設備“手動”“自動”狀態 5 電源開關 為設備工作電源開關， 右旋為開，左旋為關 6 熒光燈開關 可對紫外燈與日光燈開關切換控制 7 急停按鈕 在“手動”“自動”狀態下通過該按鈕隨時切斷電源 8 周向通斷開關 接通時允許周向磁化，斷開時不允許周向磁化 9 周向電流調節電位器 調節周向電流大小 10 周向電流指示表 指示周向磁化電流大小 11 設備型號 指示設備的具體型號 12 縱向電流指示表 指示縱向磁化磁勢大小（指示電流乘以線圈匝數） 13 縱向電流調節電位器 調節縱向磁勢的大小 14 縱向通斷開關 接通時允許縱向磁化，斷開時不允許縱向磁化 15 單周/連續 切換開關 在“自動”狀態下可控制自動程序單次運行或連續運行 16 復位按鈕 在“自動”狀態下按下按鈕將自動程序復位初始狀態。 17 磁化工件計數器 在“自動”狀態下對每次磁化檢測計數（1*3） 18 磁化工作按鈕 在“手動”狀態下按下對工件充磁 在“自動”狀態下按下啟動設備的自動功能

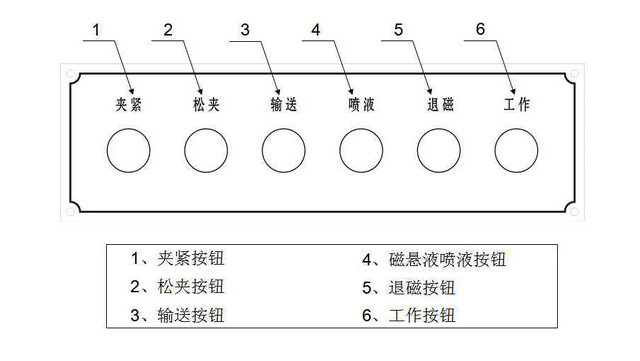

輔助操作面板
序號 名稱 功能說明 1 夾緊按鈕 在“手動”狀態下按下對氣缸控制松開工件 2 松夾按鈕 在“手動”狀態下按下對氣缸控制松開工件 3 輸送按鈕 在“手動”狀態下按下對電機控制旋轉工件 4 磁懸噴液按鈕 在“手動”狀態下按下控制磁懸液噴或關 在“自動”狀態下按下不動， 按“夾緊”加一秒噴液時間 按“松夾”減一秒噴液時間 5 退磁按鈕 在“手動”狀態下按下對氣缸控制夾緊工件 6 工作按鈕 在“手動”狀態下通過該按鈕對工件磁化 在“自動”狀態下通過該按鈕啟動設備自動功能 注明 本機另配有專用腳踏開關 在“手動” 狀態下踩下該開關對工件磁化 在“自動” 狀態下踩下該開關啟動設備自動功能
注明：輔助控制面板有固定式與可滑動兩種安裝方式，具體定型可按需定制。
產品圖文介紹
詳見：http://www.cz760.cn/cftsjg/xjtsj/
